液晶显示喷墨解决方案
液晶显示喷墨解决方案
DOD按需喷墨沉积技术是BM遮光涂层制程中的全新工艺，基于材料沉积法的智能制造具有显着优势。首先，它避免了繁琐的传统印刷产线步骤。此外，微纳米喷墨沉积技术大大减少了资本设备投资、相关劳动力、占地面积、化学品使用以及相关的处理和处置成本，采用数字化的高精度喷墨沉积技术将使产量大大更高。
制程领域
- Coating OC0
- OLED TFE(有机薄膜)封装
- 印刷高/低RI材料增强光提取性能
- 低K绝缘层
- 印刷带有ITO图案和跳线(导电材料)的透明桥(绝缘)
- 遮光层/转换层/引导层打印
- 光刻胶打印
- RGB像素
- 微透镜阵列

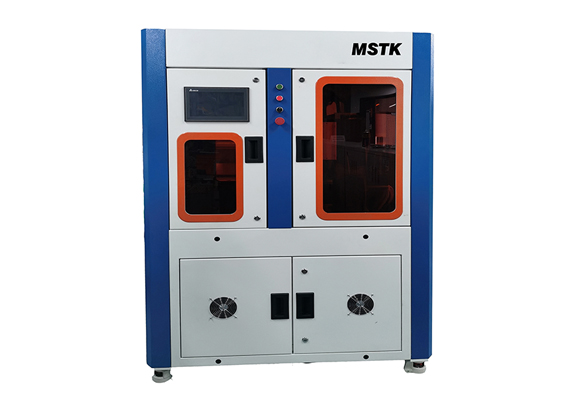

- 基板尺寸可达460x610mm(18x24")
- 支持多个2.4-200PL墨滴大小的打印头阵列
- 集成预处理、固化干燥、墨滴观测和视觉系统+设备内洁净等级<100Class
- 可选配自动化模块与其它制造设备系统的接口
用于RGB和TFE打印的解决方案可以研发为目的、作为独立系统进行使用，或可视为包含自动化、前处理和后处理在内的生产流线的整合。
目前大多数OLED显示器是由真空蒸镀制成。他们使用遮罩技术，并消耗了极为昂贵且大量的OLED材料。通过现有数字化技术，OLED其中遮光层、蒸镀、RGB等工艺的开发可以通过喷墨印刷来完成，这是一种直接印刷、无遮罩、快速且符合经济效益的工艺。
我们的解决方案是与国家重点实验室共同开发的，包括一个完全集成的打印/控制/供墨/供气/供电/平台的喷墨系统解决方案，该方案将紧凑的设计与最小化的氮气消耗相结合。
现在正在研发其它新型喷墨系统来开发新的有机发光二极管和QLED技术。多年来，我们开发了许多有机发光二极管技术，现在它正在寻求用喷墨打印取代气相沉积和真空镀膜，这可以减少步骤数量，提高材料利用率和提高显示质量。
