2026年8月21日，武汉国创科光电G6全尺寸OLED喷印装备在光谷智能制造产业园正式投入运行。该装备可在G6大世代玻璃基板上完成OLED发光层喷墨沉积，是国内新型显示喷印装备从样机走向客户现场的重要标志。

一、工艺路线：喷墨打印对比传统真空蒸镀

当前OLED量产主流采用真空蒸镀工艺，在高真空环境加热有机发光材料，气化后在基板凝结成膜。该路线技术成熟，但设备投入高、能耗大，材料利用率大致在10 20%区间，高端装备长期由海外厂商主导。

喷墨喷印OLED走常压沉积路线，将有机发光材料配置成功能性墨水，通过精密喷印系统，将海量微米级墨滴精准喷射至基板像素Bank内部，溶剂挥发之后形成发光薄膜。理论上材料利用率可提升至90%以上，无需大型真空腔体，对G6及以上大尺寸基板具备较好适配性。

需要客观看待，喷墨OLED目前整体良率、器件寿命距离成熟蒸镀工艺仍存在差距，现阶段更多用于中试验证、工艺开发，大规模量产还需要产业链持续打磨。

二、装备关键参数与迭代历程

国创科由TCL、华中科技大学科研团队、国家数字化设计与制造创新中心联合组建，2020年底在武汉光谷注册成立，技术基础来自华中科技大学近二十年精密制造技术积累。

项目完整迭代节点：

- 2020年：200型实验室喷印装备研发；

- 2022年：G4.5高分辨率喷印装备交付中试产线；

- 2023年：G6半幅（G6H）装备完成组装；

- 2025年10：G6全尺寸成套装备主体完成组装；

- 2026年 04：设备出货、搬入客户现场；

- 2026年 08：G6全尺寸装备正式运转。

装备硬件规格：

- 适配基板：G6（1500 mm×1850 mm），载台兼容G5.5、G8.6H半幅基板；

- 核心能力：自主喷印控制软件与算法，实现上亿颗墨滴的体积、落点协同控制，在大尺寸基板完成微米级图案与薄膜成型。

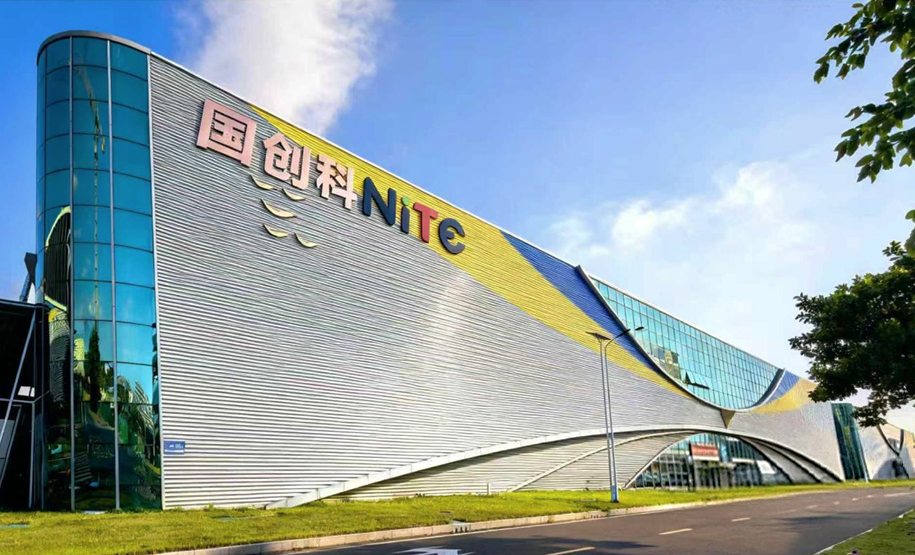

企业布局武汉、佛山两大制造基地，武汉承担研发与核心装备生产，佛山贴近珠三角面板产业集群。

三、核心技术难点，大尺寸喷印的工程挑战

G6基板接近3平方米，既要保证大面积运动平台精度，又要管控每一颗墨滴的体积、落点，整套系统面临多重耦合难题：

1. 巨量液滴控制：上亿次喷射下，需要抑制卫星滴、断墨、体积漂移，墨水、喷头、波形控制三者必须匹配；

2. 大基板运动与对位：基板在高速运动中，温度、形变、气流扰动都会带来落点偏差；

3. 成膜质量管控：像素内部咖啡环、浸润爬边、膜厚不均，直接决定面板良率；

4. 全链路协同：装备只是其中一环，还需要OLED专用墨水、Bank基板工艺、干燥氛围系统配套适配。





四、产业意义与现实挑战

G6喷印装备落地，代表国内具备大尺寸OLED喷墨沉积成套装备的自研与交付能力，打破该领域完全依赖进口的局面，给国内面板厂提供国产工艺验证平台，可用于新材料、新像素结构的试验开发。

但单台装备落地不等于产业化完成，仍有多道现实关卡：

1. 需要持续完成长时间稳定性验证，从单台设备走向小批量交付；

2. 装备要和墨水、基板、后段成膜工艺联合调试，完成良率爬坡；

3. 后续还要面向G8.6更高世代、QLED等方向持续迭代。

喷墨打印属于换道竞争赛道，海外蒸镀路线积累数十年专利壁垒较高；喷墨方向国内外基本处于同一研发周期，国内在装备、材料专利上已经完成一定积累，但距离大规模商业量产还有较长周期。

国创科G6全尺寸喷印装备的投运，是国产新型显示高端装备的重要里程碑。

喷墨制造想要真正走进量产产线，不能只依靠设备厂商，需要面板厂、墨水材料、精密零部件企业共同协同攻关。除OLED之外，这套微纳喷印技术，后续也可向QLED、光提取层、钙钛矿光伏等其他功能薄膜制备场景延伸。
